Détecteurs de haute précision

Affichages et écrans

Si vous souhaitez visualiser les valeurs de mesure, délivrées par le détecteur, eddylab vous propose la solution optimale pour chaque signal de détecteur avec les séries PAX, REX et les écrans Magnescale. La structure modulaire de nos systèmes d'affichage permet d'augmenter la capacité du système avec une multiplicité de cartes de sortie qui permettent de traiter les données par contrôleur ou PC. Les fonctions, telles que la remise à zéro, la définition de valeurs seuil et bien d'autres encore, font de ces appareils de vrais écrans multifonctions.

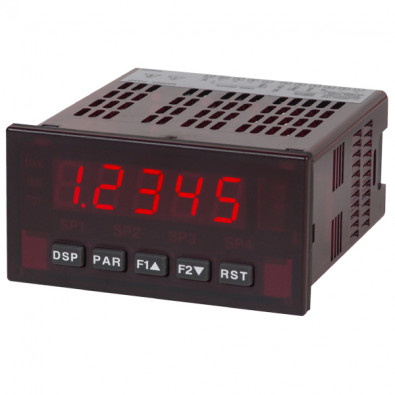

PAXP

Nombre d'axes

1

Entrée numérique

TTL, HTL

Alimentation du détecteur

Oui, jusqu'à 50 mA

Chiffres

6

Sorties

Diverses grâce à des cartes enfichables

Interfaces

Diverses grâce à des cartes enfichables

Download

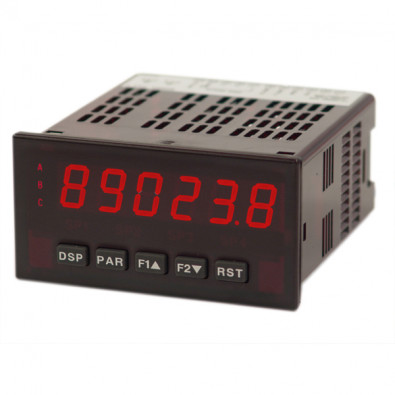

PAXI

Nombre d'axes

1

Entrée numérique

TTL, HTL

Alimentation du détecteur

Oui, jusqu'à 50 mA

Chiffres

6

Sorties

Diverses grâce à des cartes enfichables

Interfaces

Diverses grâce à des cartes enfichables

Download

PAXDP

Nombre d'axes

2

Entrée analogique

0...10 V, 4...20 mA, 2 x 0...10 V, 4...20 mA

Alimentation du détecteur

Oui, jusqu'à 50 mA

Chiffres

5

Sorties

Diverses grâce à des cartes enfichables

Interfaces

Diverses grâce à des cartes enfichables

Download

  • Fiche technique (sur demande)
  • CAD (en demande)

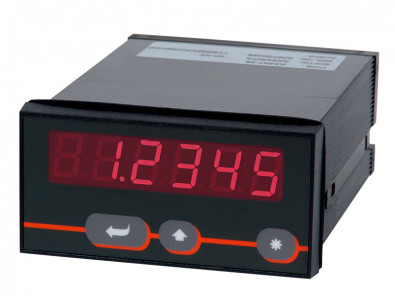

Série REX

Nombre d'axes

1, 2

Entrée numérique

TTL, HTL

Fréquence de comptage

Jusqu'à 1 MHz

Alimentation du détecteur

Oui, jusqu'à 50 mA

Chiffres

6 à 8

Sorties

Version avec deux valeurs seuil et des sorties de commutation

Interfaces

Version avec RS232 et RS485 et analogique

Download

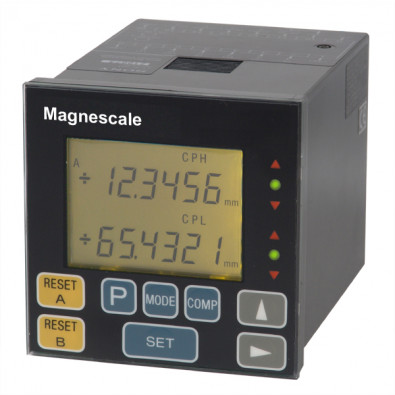

LT10A/LT11A/LT30 - Magnescale ®

Nombre d'axes

1 et 2

Entrée numérique

DT/ DK/ DK800S

Alimentation du détecteur

Oui

Chiffres

7

Sortie

-

Interfaces

Versions avec RS232 ou BCD

Download

LT80 - Magnescale ® avec MG80

Nombre d'axes

Dispositif de mesure à points multiples

Entrée

DK/DT via Magnescale MG modules

Display

Écran tactile LCD de 7 pouces (1024x600)

Sorties

Stockage des données et écriture des paramètres sur la carte SD/la mémoire USB

Interfaces

Les données sont transférées vers le PC via Ethernet

Download

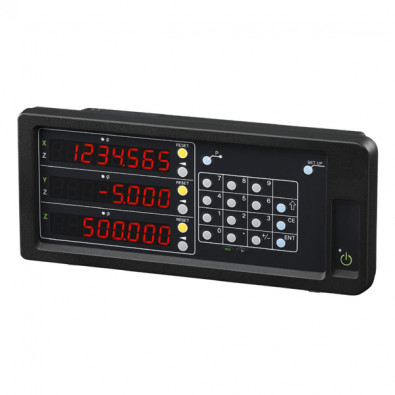

LG20 - Magnescale ®

Nombre d'axes

1, 2, 3

Version

Compteur classique

Entrée numérique pour détecteur

SJ300, SJ700, GBER, PL20C, palpeur de mesure DK

Alimentation du détecteur

Oui

Chiffres

7

Résolution, sélectionnable

0,1, 0,5, 1, 2, 5, 10, 20, 25, 50, 100 µm

Download

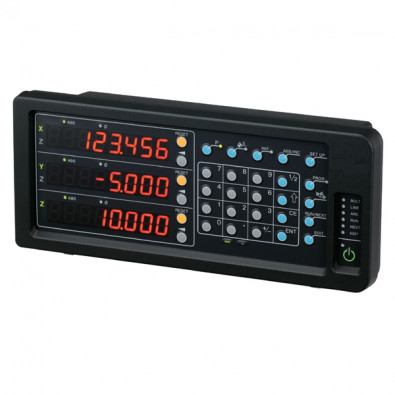

LH70/LH71 - Magnescale ®

Nombre d'axes

1, 2, 3

Version

Compteur pour tours et fraiseuses

Entrée numérique pour détecteur

SJ300, SJ700, GBER, PL20C, palpeur de mesure DK

Alimentation du Détecteur

Oui

Chiffres

7

Résolution, sélectionnable

radial: 0,1, 0,5, 1, 5, 10 µm, 1 s, 10 s, 1 min, 10 min

Download
