Détecteurs de haute précision

Bandes magnétiques numériques de Magnescale ®

Les systèmes de mesure à bande magnétique de Magnescale ® (anciennement SONY Precision Technology) et la bande magnétique MB-LKM sont fabriqués dans un matériau magnétique en forme de bande et intègrent une tête de lecture qui passe sur la bande magnétique mais sans entrer en contact avec cette dernière. Ce principe de mesure résiste en permanence à l'usure, il est très robuste et permet d'atteindre des résolutions inégalées jusqu'à 0,2 µm.

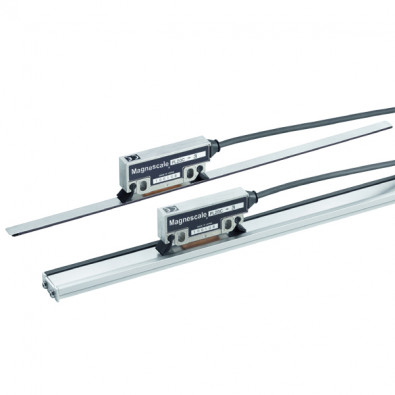

PL20C - Magnescale ®

Bande, profil magnétique

SL110, SL130

Plages de mesure

Profil 200 - 2 000 mm, bande 200 - 30 000 mm

Résolution max.

10 µm

Vitesse de déplacement

300 m/min

Signal de sortie

TTL Linedriver (RS422), A/A*, B/B*

Tension de service

+5 VDC ±5 %

Classe de protection

IP65

Point de référence

Sans

Download

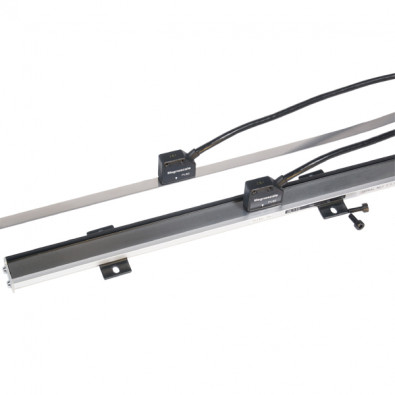

PL81, PL82 - Magnescale ®

Bande, profil magnétique

SL110, SL130

Plages de mesure

Profil 200 - 2 000 mm, bande 200 - 30 000 mm

Résolution max.

10, 20, 25, 50, 100 µm, réglable

Vitesse de déplacement

300 m/min

Signal de sortie

TTL Linedriver (RS422), HTL, A/A*, B/B*

Tension de service

+5 VDC ±5 %, 10...30 V CC

Classe de protection

IP67

Point de référence

Sans

Download

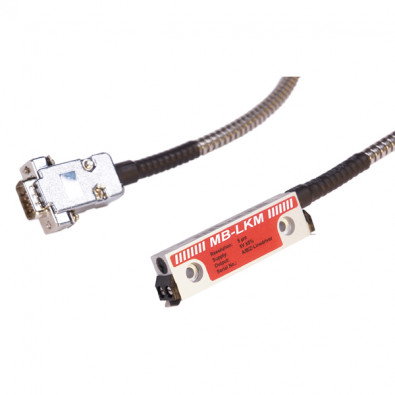

MB-LK, MB-LKM

Bande magnétique

MB-XXX-2-ST

Plages de mesure

200 mm - 50 m

Résolution max.

5 µm

Vitesse de déplacement

120 m/min

Signal de sortie

TTL Linedriver (RS422), A/A*, B/B*, Z

Tension de service

+5 VDC ±5 %

Classe de protection

IP67

Point de référence

Avec

Download

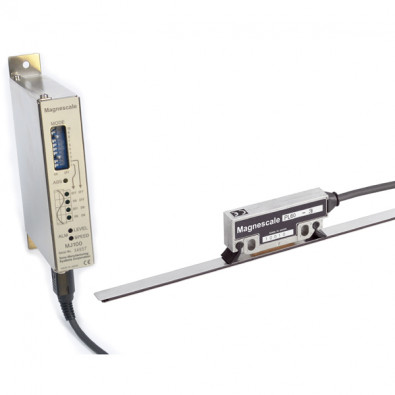

PL60 avec interpolateur MJ100/110 - Magnescale ®

Bande magnétique

MB-XXX-2-ST

Plages de mesure

200 mm - 50 m

Résolution max.

5 µm

Vitesse de déplacement

120 m/min

Signal de sortie

TTL Linedriver (RS422), A/A*, B/B*

Tension de service

+5 VDC ±5 %

Classe de protection

IP67

Point de référence

Avec

Download

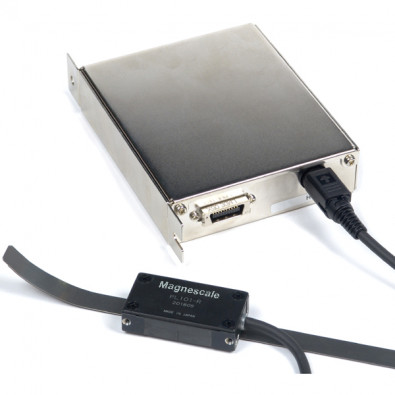

PL101 - Magnescale ®

Bande magnétique

Gamme SL700

Plages de mesure

50 mm - 100 m

Résolution max.

0,2 µm

Vitesse de déplacement

6,4 m/s, 24 m/s

Signal de sortie

TTL Linedriver (RS422), HTL, A/A*, B/B*

Tension de service

+5 VDC ±5 %

Classe de protection

IP65

Point de référence

En option avec SETP16 externe

Raccordement à

Écran / Interpolateur

Download

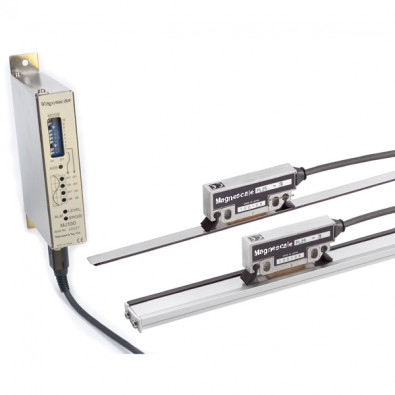

PL25 avec interpolateur MJ100/110 - Magnescale ®

Bande, profil magnétique

SL110, SL130

Plages de mesure

Profil 200 - 2 000 mm, bande 200 - 30 000 mm

Résolution max.

5, 10, 25, 50, 125 µm, réglable

Vitesse de déplacement

300 m/min

Signal de sortie

TTL Linedriver (RS422), HTL, A/A*, B/B*

Tension de service

+5 VDC ±5 %

Classe de protection

Tête de lecture IP67

Point de référence

En option avec SETP16 externe

Raccordement à

Interpolateur

Download
