détecteurs de haute précision

Détecteurs inductifs (LVDT)



Fiables et sans usure. Les détecteurs de déplacement LVDT de la société eddylab GmbH constituent des ponts intégraux inductifs qui fonctionnement pratiquement sans aucune usure. Le principe de mesure différentielle garantit un effet limité de la température sur le résultat de la mesure et permet au système de résister aux perturbations électromagnétiques externes (CEM).

Robuste même dans les environnements industriels extrêmes. La version mécanique est disponible, au choix, sous forme de barre de poussée ou de palpeur à ressort. Les LVDT d'eddylab se distinguent par leur résolution et leur répétabilité de haut niveau mais également par leur robustesse et leur fiabilité inégalées : Les capteurs LVDT maîtrisent sans aucune difficulté les conditions de fonctionnement très exigeantes et sont capables d'effectuer des mesures avec des températures très élevées (200° C max.), des pressions importantes (400 bar max.) ou en présence de fortes vibrations.

Les classes de protection IP élevées et les matériaux de grande qualité du boîtier (acier et titane) permettent une utilisation sous l'eau. Les détecteurs de déplacement LVDT résistent également au contact avec des produits chimiques agressifs, qui sont par exemple utilisés lors du nettoyage ou de la désinfection des machines, dédiées à la production alimentaire ou aux installations d'emballage. Les versions étanches à la pression sont montées dans des vérins hydrauliques, des servovannes et des vérins pneumatiques pour la commande et la régulation.

La solution idéale pour chaque tâche. La société eddylab GmbH propose des détecteurs LVDT, dotés de plages de mesure qui varient de ±1 mm (2 mm) à ±300 mm (600 mm). Avec six modèles différents, elle est certaine de pouvoir proposer un système de mesure adapté à chaque application.



Caractéristiques clés

  • Précision élevée et très bonne linéarité
  • Répétabilité jusqu'à 0,1 µm
  • Construction robuste pour satisfaire les applications exigeantes dans tous les domaines industriels
  • Rapport plage de mesure / longueur du boîtier avantageux
  • Adapté à une plage de température jusqu'à 200° C
  • Très bon coefficient de température
  • Nombreuses sorties de signaux, détection de rupture de câble



Avantages client

  • Multiples possibilités de configuration pour un ajustement optimal à l'application
  • Longue durée de vie et fiabilité élevée
  • Chaîne de mesure complète (détecteur – câble - système électronique) compatible Plug & play, certificat d'étalonnage compris

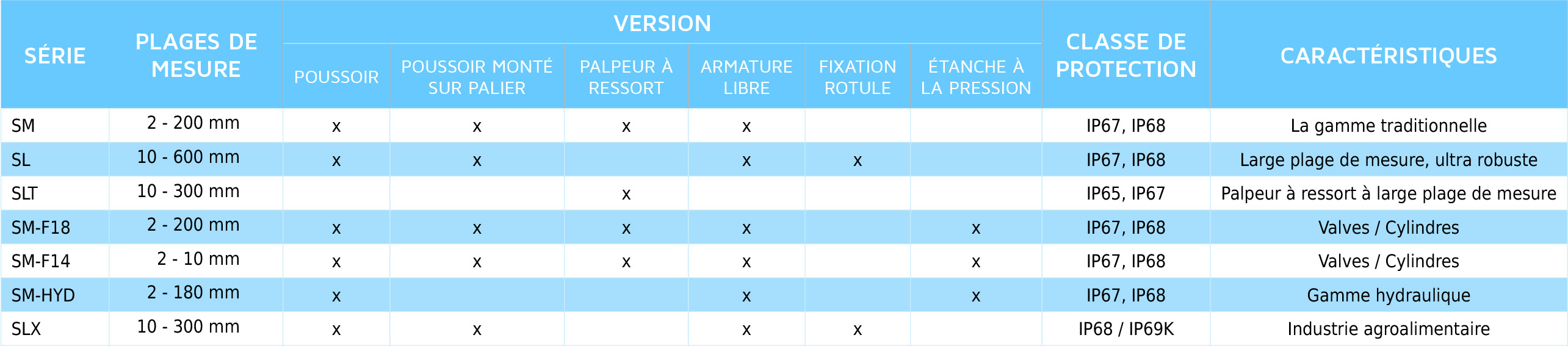

Tableau des fonctions des capteurs inductifs, LVDT



Vous trouverez également toutes les informations relatives aux détecteurs LVDT sur www.lvdt.eu

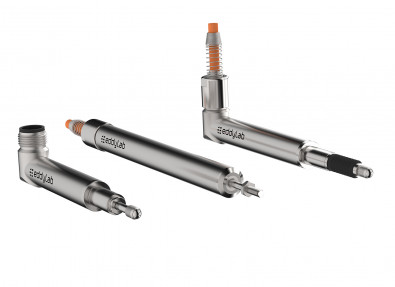

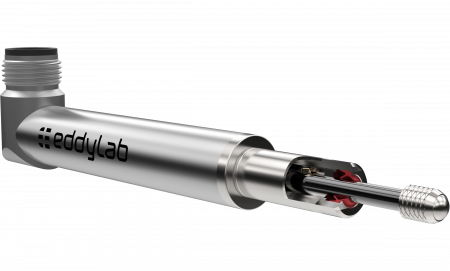

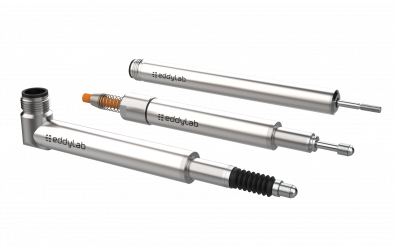

Détecteur inductif SM

La gamme traditionnelle pour presque toutes les applications dans l'industrie et en laboratoire, avec de multiples possibilités de configuration

Plages de mesure

2 - 200 mm

Version

ø 12 mm, palpeur à ressort, poussoir, poussoir monté sur palier

Linéarité max.

±0,3 %, en option ±0,2 % / ±0,1 %

Sortie analogique

CA, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP67, en option IP68

Température de service

-40° C...+120° C, en option +150° C / +200° C

Boîtier

acier inoxydable

Download

  • Fiche technique (sur demande)
  • CAD

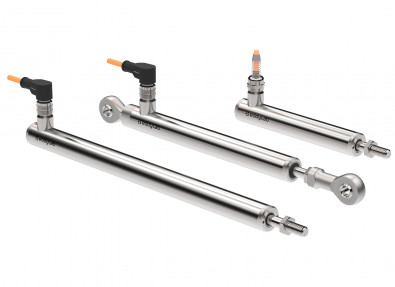

Détecteur inductif SL

Construction ultra robuste grâce à un boîtier en acier spécial de 20 mm de diamètre

Plages de mesure

10 - 600 mm

Version

ø 20 mm, œillet à rotule, poussoir, poussoir monté sur palier

Linéarité max.

±0,3 %, en option ±0,2 % / ±0,1 %

Sortie analogique

CA, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP67, en option IP68

Température de service

-40° C...+120° C, en option +150° C / +200° C

Download

  • Fiche technique (sur demande)
  • CAD

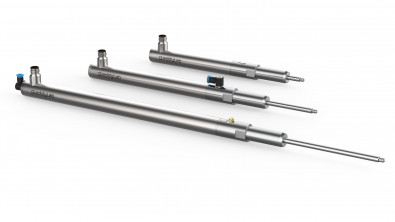

Détecteur inductif SLT

Plages de mesure

10 - 300 mm

Version

palpeur à ressort, version pneumatique

Linéarité max.

±0,3 %, en option ±0,2 % / ±0,1 %

Sortie analogique

AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP65, en option IP67

Température de service

-40 °C...+120 °C, en option +150 °C / +200 °C

Download

Détecteur inductif SM-F18

Conçu pour être monté dans les vérins hydrauliques / pneumatiques et les vannes. Résistant à une pression jusqu'à 150 bar

Plages de mesure

2 - 200 mm

Version

Palpeur (MB2 et 5mm), armature libre, poussoir avec / sans palier

Linéarité max.

±0,30 %, en option ±0,20 % / ±0,1 %

Sortie analogique

CA, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP67, en option IP68

Température de service

-40° C...+120° C, en option +150° C

Pression de service

max. 150 bar

Download

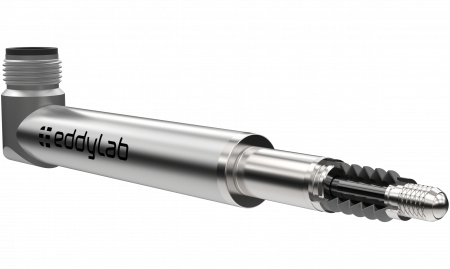

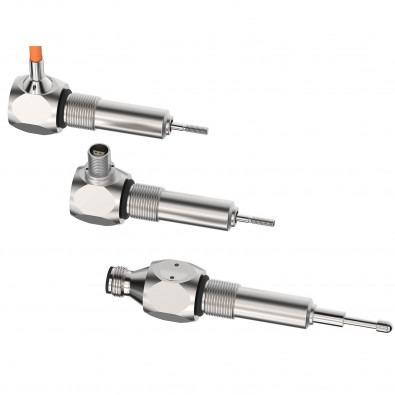

Détecteur inductif SM-14

Conçu pour être monté dans les vérins hydrauliques / pneumatiques et les vannes. Résistant à une pression jusqu'à 150 bar

Plages de mesure

2 - 10 mm

Version

Palpeur (MB2 et 5mm), armature libre, poussoir avec / sans palier

Linéarité max.

±0,3 %, en option ±0,2 % / ±0,1 %

Sortie analogique

CA, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP67, en option IP68

Température de service

-40° C...+120° C, en option +200° C

Pression de service

max. 150 bar

Download

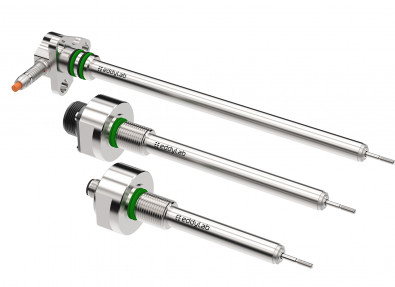

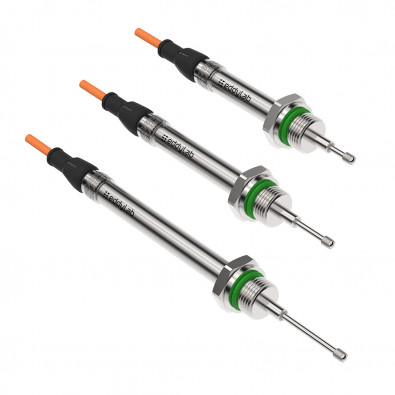

Détecteur inductif SM-HYD

Conçu pour être monté dans les vérins hydrauliques et les vannes. Résistant à une pression jusqu'à 400 bar

Plages de mesure

2 - 180 mm

Version

Poussoir

Linéarité max.

±0,30 %, en option ±0,20 % / ±0,1 %

Sortie analogique

CA, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP67, en option IP68

Température de service

-40° C...+120° C, en option +150° C

Pression de service

max. 400 bar

Download

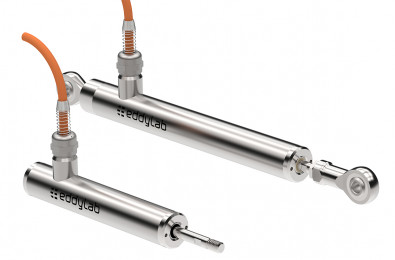

Détecteur inductif SLX

Optimisé pour les industries alimentaires, médicale et pharmaceutique. Haute résistance chimique grâce à des matériaux de construction spéciaux

Plages de mesure

10 - 300 mm

Version

Armature, poussoir sans palier, poussoir monté sur palier, embouts à rotule

Linéarité max.

±0,3 %, en option ±0,2 % / ±0,1 % sur demande

Sortie analogique

CA, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA

Classe de protection

IP68 / IP69K

Température de service

-40...+150° C / +200° C

Download

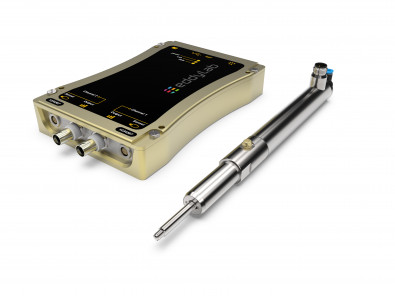

TX LVDT contrôleur numérique

Canal

1 et 2 canal

Signal de sortie

Analogique: 4...20 mA / 0...10 V;/ numérique: USB, CAN

Résolution max.

16 bit

Fréquence de coin

Sélectionnable, jusqu'à 20 kHz

Caractéristiques

Logiciel eddyMOTION LVDT, fonction de linéarisation and calibration

Download


Logiciel eddyMOTION LVDT Standard

Le logiciel eddyMOTION LVDT est un outil d'analyse et de configuration basé sur Windows. En combinaison avec le TX LVDT contrôleur numérique, le logiciel est utilisé pour analyser et documenter les mouvements mécaniques.

Download eddyMOTION LVDT

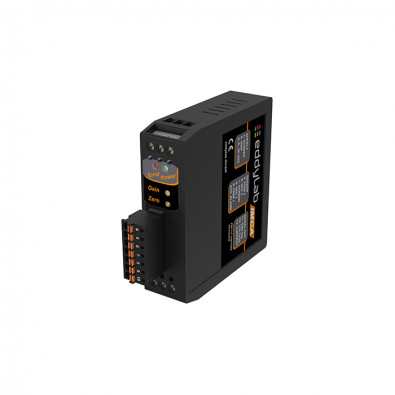

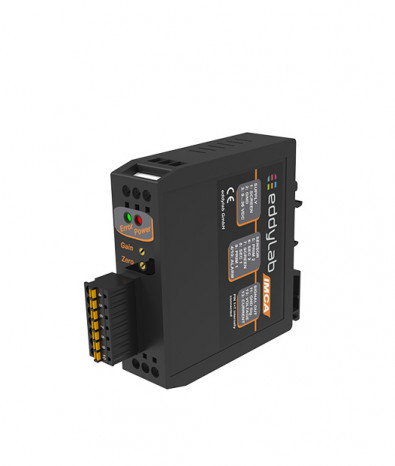

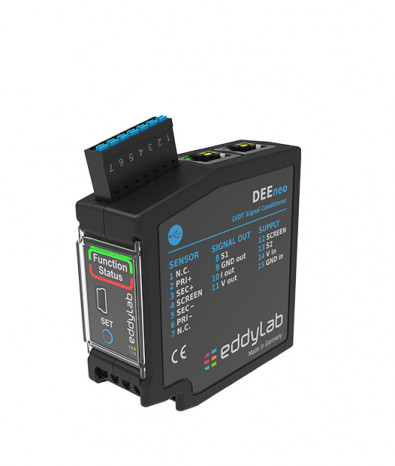

IMCA - LVDT électronique externe

Sortie

0…10 V, 0…5 V, ±5 V, ±10 V, 4…20 mA, 0…20 mA

Fonction

Détection de rupture de câble, sortie d'alarme

Paramètre régable

Décalage, gain, fréquence, amplitude, changement de phase

Fréquence maximale

300 Hz/ facultativement 1kHz

Montage

DIN EN-rail

Download

  • Fiche technique (sur demande)
  • CAD (en demande)

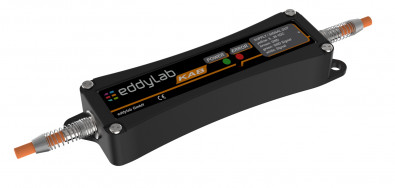

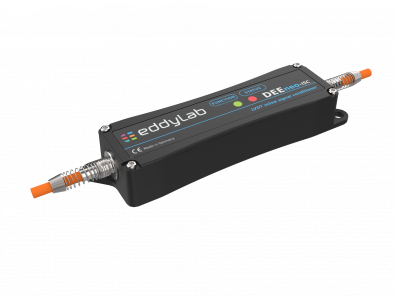

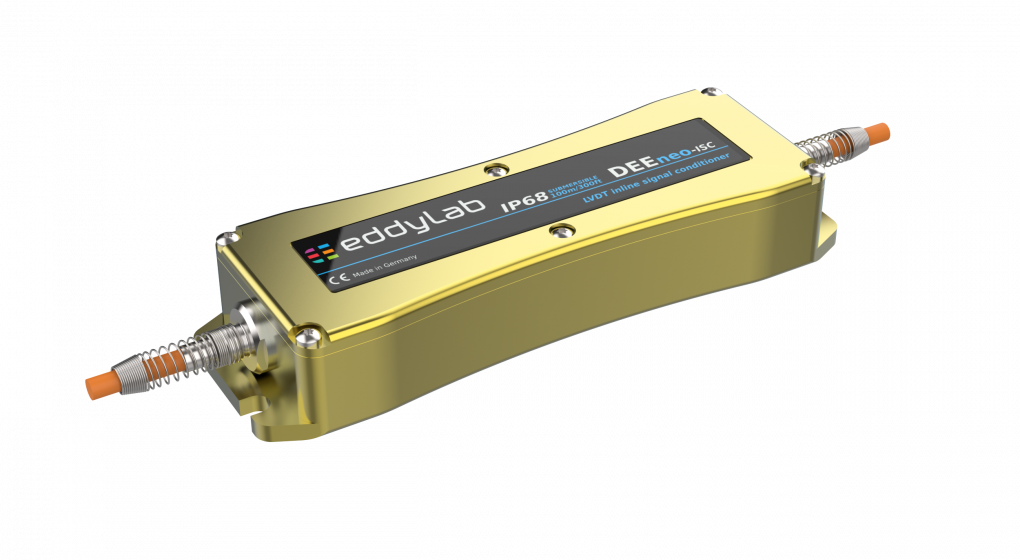

KAB - LVDT életronique intégrée dans le câble

Sortie

0…10 V, 0…5 V, ±5 V, ±10 V, 4…20 mA, 0…20 mA

Fonction

Détection de rupture de câble

Paramètre régable

Décalage, gain, fréquence, amplitude, changement de phase

Fréquence maximale

300 Hz

Montage

Perçage ø5,5

Download
