Détecteurs de haute précision

Règles magnétiques de Magnescale ®

Les règles de la société Magnescale ® (anciennement SONY Precision Technology) sont composées d'un profilé rigide qui intègre une règle graduée sur laquelle est montée une tête de lecture coulissante. En cas d'écart par rapport aux impulsions magnétiques enregistrées, ce détecteur de grande précision génère un signal de sortie incrémental, qui correspond à la norme RS422. Ces appareils numériques, dédiés à la mesure de longueurs, s'intègrent parfaitement aux systèmes à axes multiples, comme les tours / fraiseuses ou les systèmes robotisés.

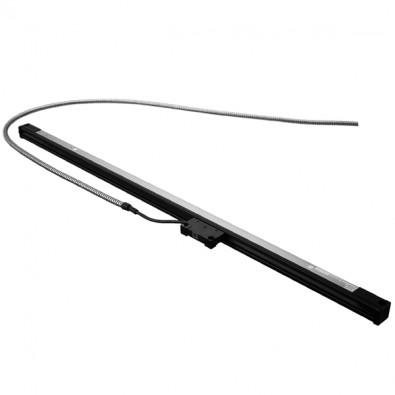

SJ-700A - Magnescale ®

Plages de mesure

150 – 1 600 mm

Linéarité max.

±10 µm

Résolution

5 µm

Classe de protection

IP54

Sortie

TTL Linedriver A/A*, B/B*, Z

Download

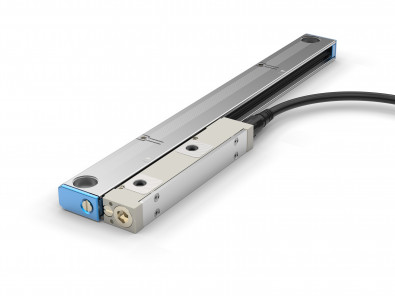

Série SR Magnescale ®

Bande magnétique

Série SR (SR27A ; SR67A, SR74, SR84)

Plages de mesure

70 – 3 640 mm

Linéarité max.

3,21 µm

Résolution

0,01 µm

Classe de protection

IP54 / IP65

Sortie

BiSS

Download

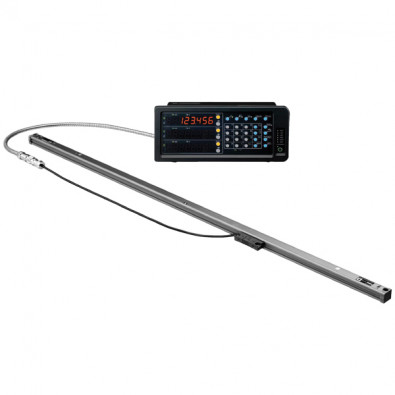

GB-ER - Magnescale ®

Plages de mesure

50 – 2 200 mm

Linéarité max.

±5 µm

Résolution

0,5 µm

Classe de protection

IP54

Sortie

TTL Linedriver A/A*, B/B*, Z

Download
