Détecteurs à courants de Foucault

Performants et résistants. Les détecteurs à courants de Foucault s'inspirent du principe de mesure électromagnétique et ils assurent une mesure sans contact, ultra dynamique et extrêmement précise des distances, des déplacements ou des positions par rapport aux objets métalliques. Même les processus rapides, tels que les vibrations ou les oscillations, sont détectés de manière très précise. Les détecteurs à courants de Foucault d'eddylab sont parfaits pour les environnements industriels extrêmes car leur principe de mesure physique leur permet de rester insensibles aux milieux non conducteurs tels que l'eau, la poussière, la saleté ou la graisse situés entre le détecteur et l'objet de la mesure et de résister aux salissures, aux températures extrêmes et à la pression.

Détecteurs de déplacement de grande précision: Stables, fiables et ce même dans des conditions extrêmes. Les détecteurs à courants de Foucault d'eddylab peuvent être mis en œuvre dans des plages de température variant de -60° C à 180° C. Grâce à leurs coefficients de température optimisés, les effets thermiques, tels que les variations de la température ambiante, n'ont presque aucune répercussion sur la précision de mesure. Ainsi, les détecteurs à courants de Foucault d'eddylab se distinguent par leur extrême stabilité thermique.



Caractéristiques clés

  • Mesure de distance sans usure et mesure de déplacement grâce au principe de mesure sans contact
  • Précision très élevée même dans un environnement industriel extrême
  • Résistance aux salissures, aux températures élevées et à la pression
  • Grande stabilité de la température
  • Structure robuste
  • Types et modèles spéciaux avec fonction de protection étendue et géométrie flexible
  • Taux d'échantillonnage jusqu'à 124 kSa/s, permettant de surveiller les membranes ultrason
  • Précision jusqu'à 0,06 %v. Résolution Mo jusqu'à 30 nm
  • Linéarisation et étalonnage traçables

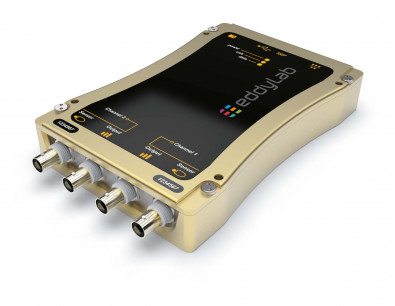

Les composants électroniques TX, spécialement conçus pour les détecteurs à courants de Foucault respectifs, calculent un signal de sortie analogique proportionnel à la distance. De plus, une interface USB et CAN est proposée pour lire les données. Le logiciel eddyMOTION, que nous avons mis au point, vient parfaitement compléter la gamme TX avec les fonctionnalités (oscilloscope, analyse FFT, enregistreur de données).

Vous trouverez également des informations supplémentaires sur www.eddycurrentprobe.com.

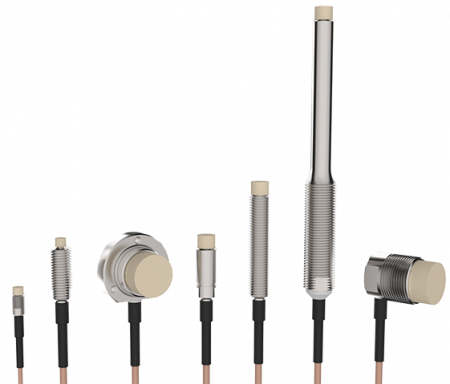

Détecteurs à courants de Foucault TX de haute précision

Plages de mesure

0,5 - 10 mm

Linéarité max.

±0,15 %

Résolution max.

0,03 µm

Dynamique

124 kS/s

Classe de protection

IP68

Température de service

jusqu'à +185° C

Sortie

0...10 V, 0...5 V, ±5 V, 0...20 mA, 4...20 mA USB, CAN

Download

Présentation du logiciel eddyMOTION pour les courants de Foucault

Notre logiciel Windows eddyMOTION puissant vous est proposé gratuitement dans sa version Lite lors de la livraison de votre détecteur à courants de Foucault. Cette version eddyMOTION Lite contient un outil de configuration des détecteurs mais aussi les fonctions habituelles d'un oscilloscope numérique.

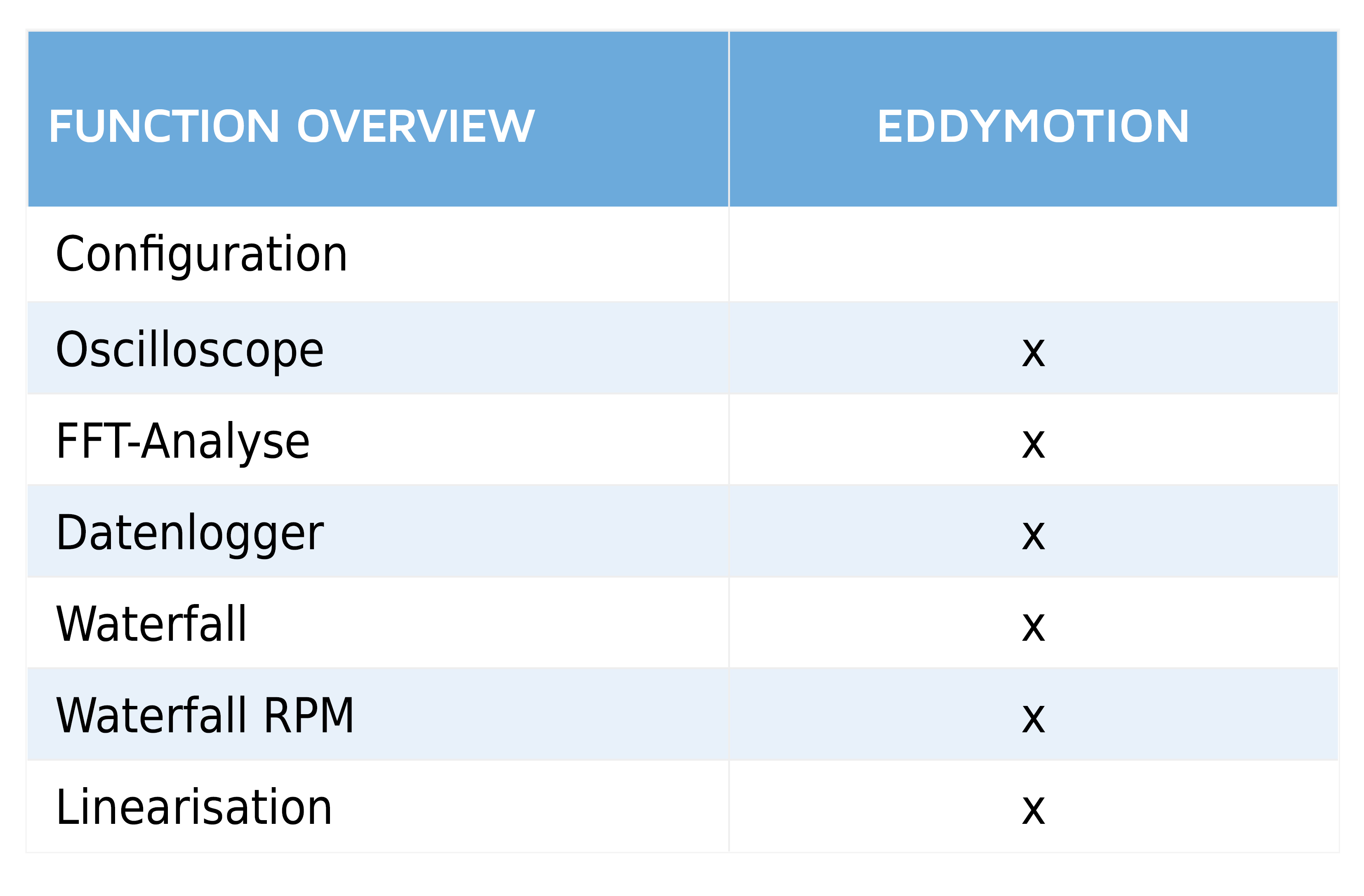

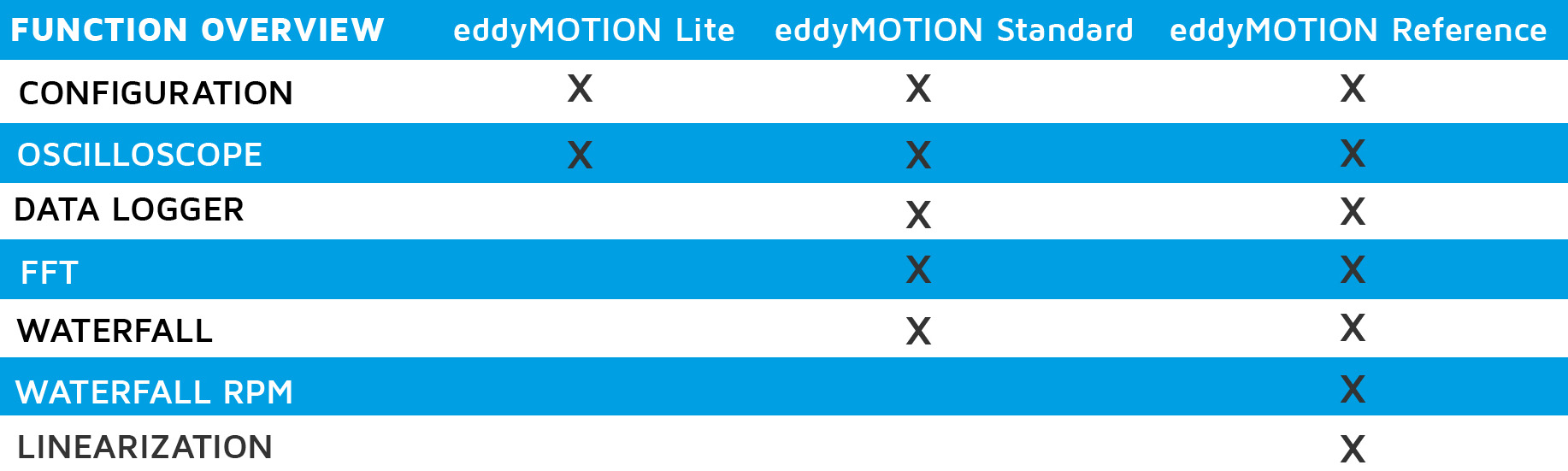

Les versions eddyMOTION Standard et eddyMOTION Reference intègrent de nombreuses fonctions supplémentaires pour l'analyse des oscillations et l'enregistrement des données. La fonction d'étalonnage et de linéarisation, qui permet d'étalonner les détecteurs à courants de Foucault tout en assurant la traçabilité est unique sur le Marché. Le tableau suivant donne un aperçu des fonctions des diverses versions logicielles:

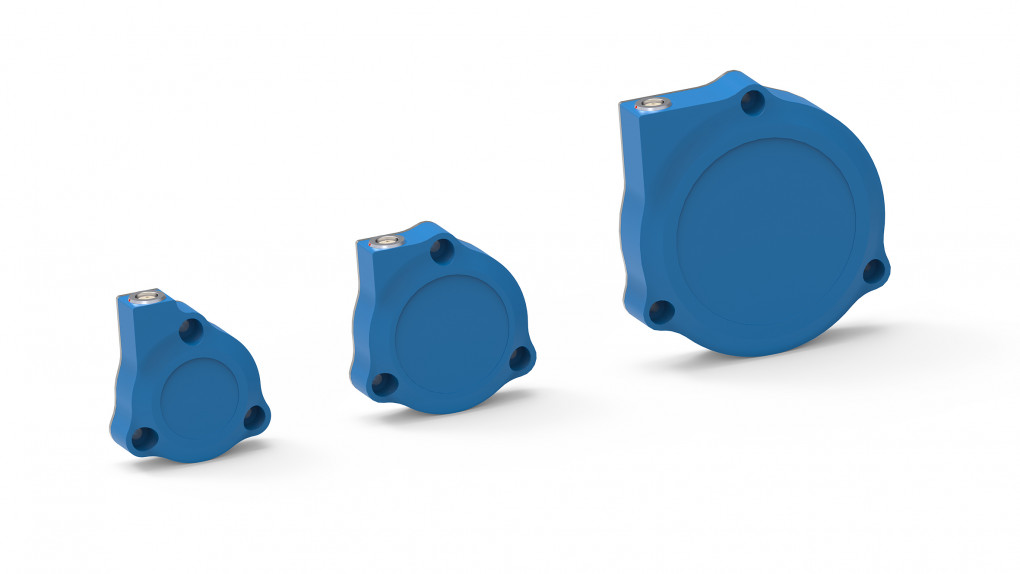

Détecteurs à courants de Foucault T14/T20/T40 pour grand plage de mesure jusqu'à 40 mm

Plages de mesure

0 - 40 mm

Linéarité max.

±0,15 %

Résolution max.

1,2 µm

Dynamique

124 kS/s

Classe de protection

IP68

Température de service

jusqu'à +150° C

Sortie

0...10 V, 0...5 V, ±5 V, 0...20 mA, 4...20 mA USB, CAN

Download

  • Fiche technique (sur demande)
  • CAD (en demande)

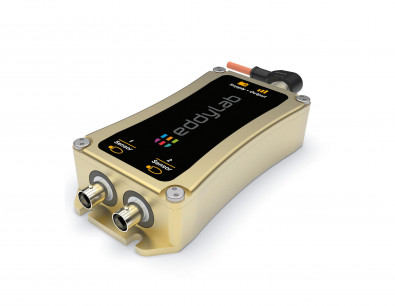

Détecteurs à courants de Foucault AX2 – Détecteurs à courants de Foucault analogiques et de haute précision

Plages de mesure

0,5 - 10 mm

Linéarité max.

±2 %

Résolution max.

0,03 µm

Dynamique

10 kHz

Classe de protection

IP68

Température de service

jusqu'à +185° C

Sortie

10 V, 5 V

Download

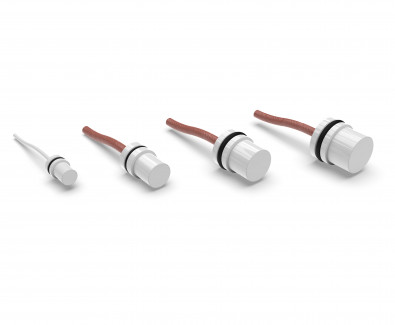

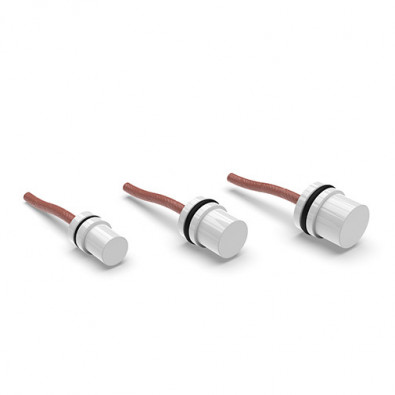

Détecteurs à courants de Foucault CM - capteur céramique, résistant à la pression

Plages de mesure

0,3 - 2 mm

Linéarité max.

±0.15 %

Résolution max.

0,03 µm

Résistance à la pression

200 bar

Classe de protection

IP68

Température de service

jusqu'à +185° C

Sortie*avec l'électronique TX

0...10 V, 0...5 V, ±5 V, 0...20 mA, 4...20 mA USB, CAN

Download

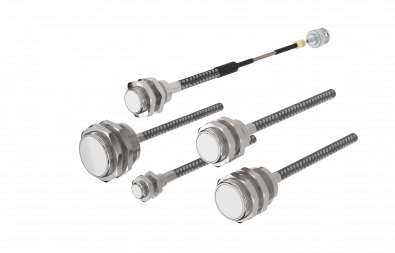

Détecteurs à courants de Foucault CT, capteurs résistants à la pression pour les environnements particulièrement difficiles

Plages de mesure

0-10 mm

Linéarité

±0.15% de la plage de mesure

Résolution

0,20 µm

Résistance à la pression

jusqu'à 220 bar

Classe de protection

IP68/IP69K

Sortie

Download

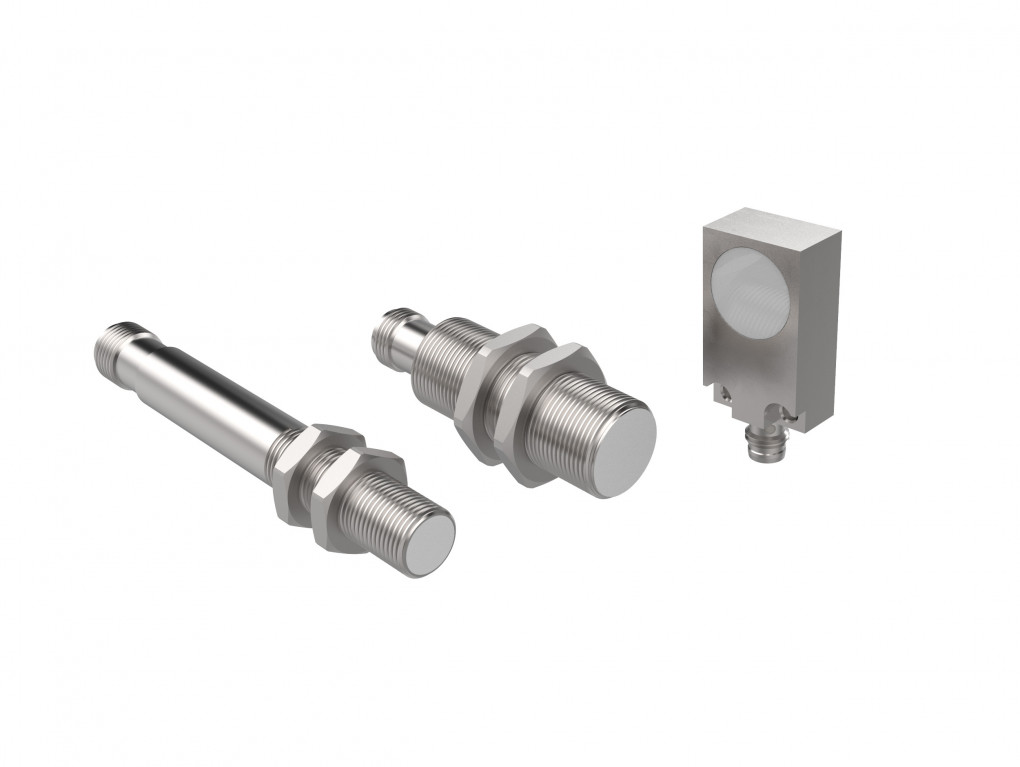

Détecteurs à courants de Foucault IC, un outil peu coûteux avec électronique intégrée

Plages de mesure

2, 3, 8 mm

Linéarité max.

±60 µm

Résolution max.

1 µm

Dynamique

200...500 Hz (±3 dB)

Classe de protection

IP67

Sortie

4...20 mA, 0...10 V, 0...20 mA, 1...10 V

Download

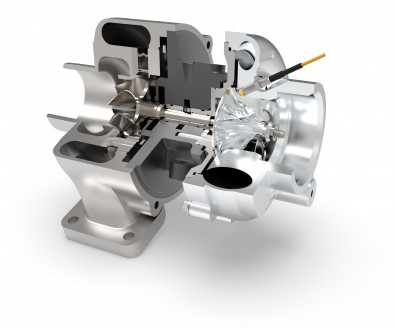

Détecteurs à courants de Foucault AX-turbo

La mesure de la vitesse de rotation

> 500.000 tours/min

Classe de protection

IP68

Température de service

jusqu'à +185° C

Sortie

TTL / analog

Download
