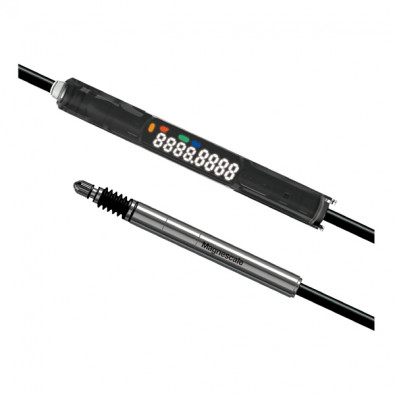

Les palpeurs de mesure de la société Magnescale ® (anciennement SONY Precision Technology) sont des détecteurs ultraprécis qui atteignent en permanence une résolution jusqu'à 0,1 µm et une précision jusqu'à 1 µm même dans des conditions difficiles, grâce à leur principe de mesure magnétique unique. Le nouveau palier à rainure des arbres de la série DK800S garantit une durée de vie de plus de 130 millions de courses. Grâce à leur signal de sortie compatible RS422, les palpeurs de mesure numériques sont des détecteurs parfaits pour la production automatisée.
Plus d'informations sous Service/Magnescale Services.
|

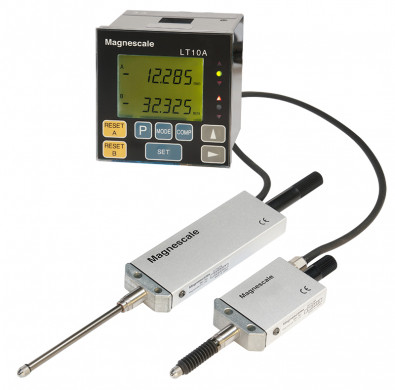

Plage de mesure |
12, 32 mm |
|
Résolution |
1 µm |
|
Linéarité max. |
±3 µm |
|
Version pneumatique |
Oui |
|
Signal de sortie |
TTL Linedriver selon EAI-422, avec interpolateur MT |
|
Classe de protection max |
IP64 |
|
Point de référence |
Sans |
|
Download |
|

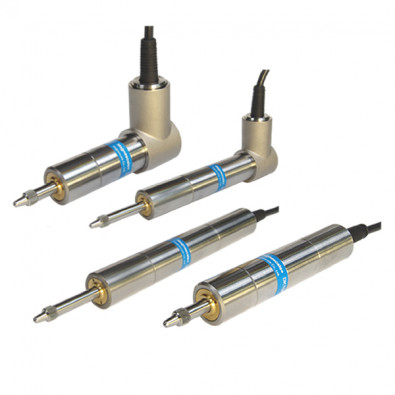

Plages de mesure |
5, 12, 30 mm |
|
Résolution |
0,1 µm |
|
Linéarité max. |
±0,5 µm |
|
Version pneumatique |
Oui |
|
Signal de sortie |
TTL Linedriver selon EAI-422 |
|
Tension de service |
+5 VDC ±5 % |
|
Classe de protection max. |
IP67 |
|
Point de référence |
Avec |
|
Download |
|

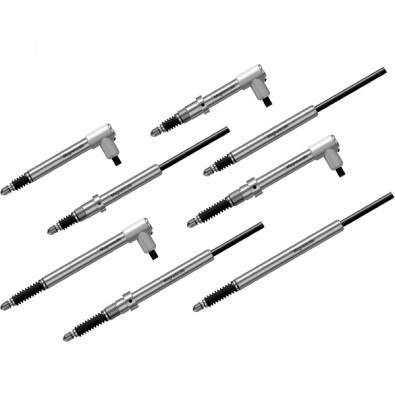

Plages de mesure |
10, 25, 50, 100, 155, 205 mm |
|
Résolution max. |
±2 µm |
|
Version pneumatique |
Oui |
|
Signal de sortie |
TTL Linedriver selon EAI-422 |
|
Tension de service |
+5 VDC ±5 % |
|
Classe de protection max. |
IP64 |
|
Point de référence |
Avec |
|
Download |
|

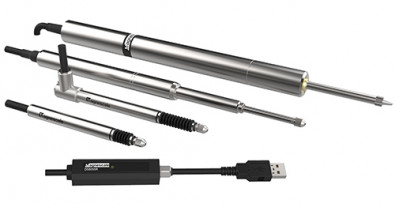

Plages de mesure |
5 - 100 mm |
|
Résolution |
0,1 µm |
|
Précision |
1 µm |
|
Palpeur à ressort, version pneumatique |
oui |
|
Classe de protection max. |
IP67 |
|
Sortie |

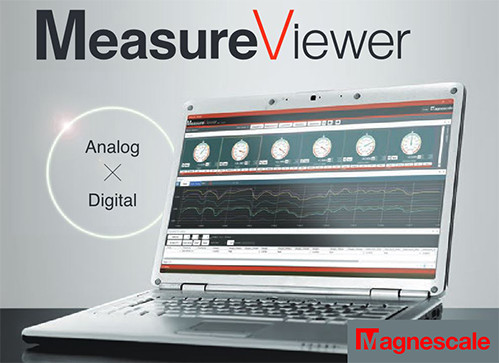

Interface USB (2.0FS) - logiciel d'évaluation |
|
Download |
|
|

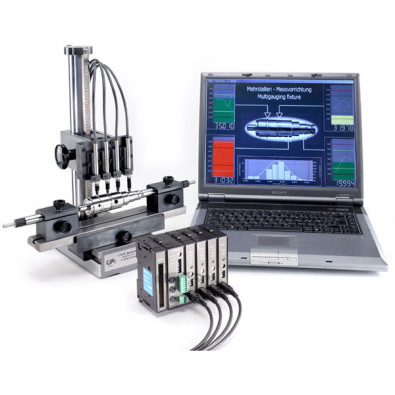

Raccordement |
Jusqu'à 100 palpeurs |
|
Conception |
Structure modulaire |
|
Sortie |
Ethernet |
|
Vitesse de transmission |
Transfert de données : 10 mbps |
|
Tension de service |
11 - 26,4 V CC |
|
Download |
|
|

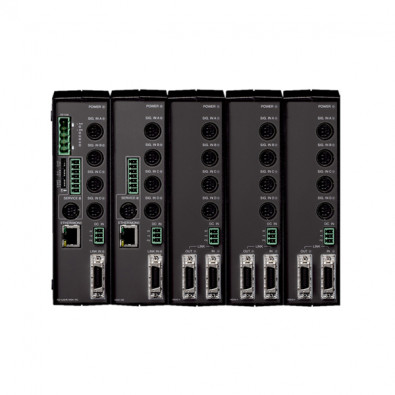

Raccordement |
Jusqu'à 64 palpeurs de mesure |
|
Conception |
Structure modulaire |
|
Sortie |
EIA-232C, BCD |
|
Vitesse de transmission |
max. 38 400 bps |
|
Tension de service |
11 - 26,4 V CC |
|
Download |
|
|

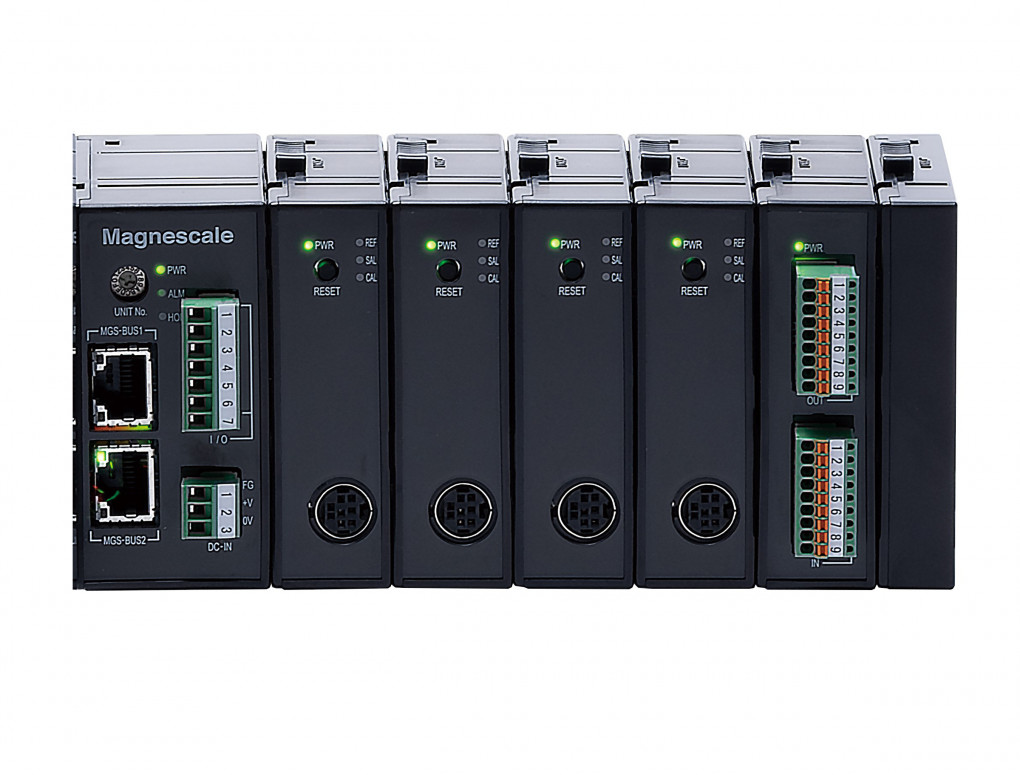

Palpeurs de mesure numériques compatibles |
palpeurs DK et DT lignes |
|
Conception |
Structure modulaire |
|
Interface |
transfert direct via Ethernet, Ethernet IP, Profinet |
|
Tension de service |
10,8 V - 26,4 V DC |
|
Download |
|
|

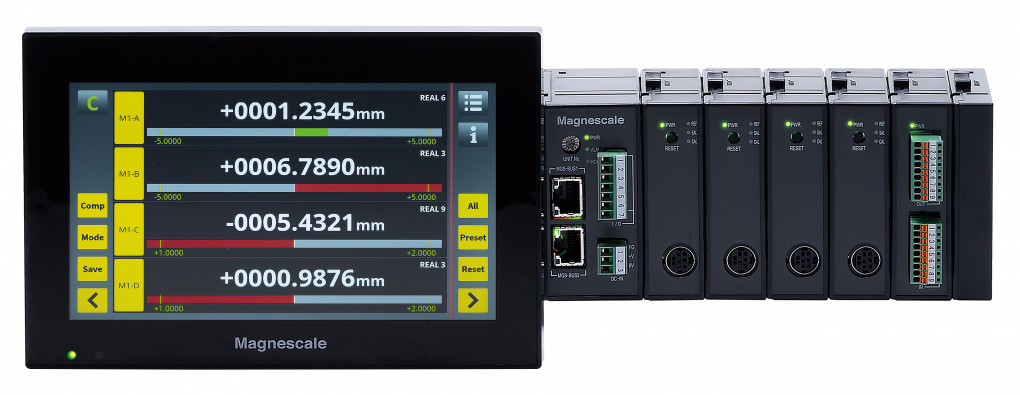

Raccordement |
Jusqu'à 32 palpeurs (DK et DT lignes) |
|
Conception |
Structure modulaire |
|
Display |
Écran tactile LCD de 7 pouces (1024x600) |
|
Interface |
stockage des données et écriture des paramètres sur la carte SD/la mémoire USB / transfert vers le PC via Ethernet ; Ethernet IP, Profinet |
|
Tension de service |
10,8 V - 26,4 V DC |
|
Download |
|
|
Raccordement |
PNP / NPN |
|
Conception |
Structure modulaire |
|
Sortie |
Sorties Go / NoGo |
|
Tension de service |
24 V CC |
|
Download |
|
|
Download |
|
